鑄鐵平尺的材質采用細密的灰口鑄鐵或合金鑄鐵等材料按JB/T7977-99標準制造,常規加工方法采用機械加工和人工刮研工藝,也可以手工研磨。常規鑄鐵平尺有兩個工作面,工作面采用刮研工藝,使測量的精度更高,平行平尺的工作面不能有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷,否則會使測量失真。平行平尺的使用檢測時,由它的兩個工作面配合水平儀,千分尺等輔助測量, 平行平尺用于檢驗各種導軌的不平和不直度,檢驗零件之間的垂直度,還可以用于設備的安裝調試。
鑄鐵平尺檢驗工件的平面度常使用著色法和指示表法,檢驗工件直線度采用光隙法。平行平尺的使用溫度(20±5)℃ 。

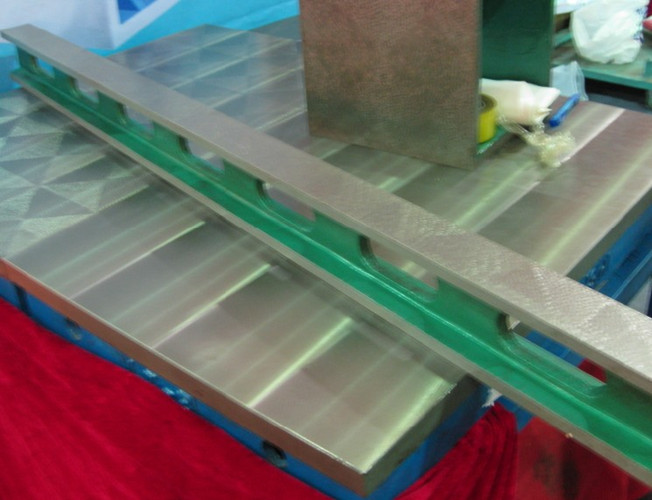

鑄鐵檢驗平尺
鑄鐵平尺工作面的直線度將I、II字型平尺用等高塊支承在距鑄鐵平尺兩端2L/9的標準承標記處,根據鑄鐵平行平尺工作面的長度選擇適當的橋板(一般按8~10個跨步,跨距在50~500mm之間);然后將橋板置于鑄鐵平行平尺的一端把反射鏡或水平儀固定在橋板上;橋板按跨距逐步地從鑄鐵平行平尺的一端移至別一端,每移動一個跨距從分度值為1“(或0.005mm/m)的自準直儀或分度值為0.001mm/m的電子水平儀(工作面長度大于500mm的1級平尺可用分度值為0.01mm/m的合像水平儀,2級平行平尺可用分度值為0.02mm/m的框式水平儀)上讀取該位置讀數;其大值與小值之差即為鑄鐵平尺工作面的直線度誤差,工作面任意200mm的直線度誤差,可選擇50mm或100mm的橋板,按上述方法在任意200mm內進行檢驗確定。對工作面寬度大于60mm的鑄鐵平行平尺,應按坪面度要求進行檢驗,其平面度公差值應不于規定的直線度公差值。
